작업중 체크 안돈현황판
[납품사례 : 699번]
표시 Lamp Bar
사이즈 1200 X 900 X90(현황판)
사이즈 315 X 600 X 90(제어반)
설정 제어반(Key)
제어반 각각의 key로 라인제어
기타

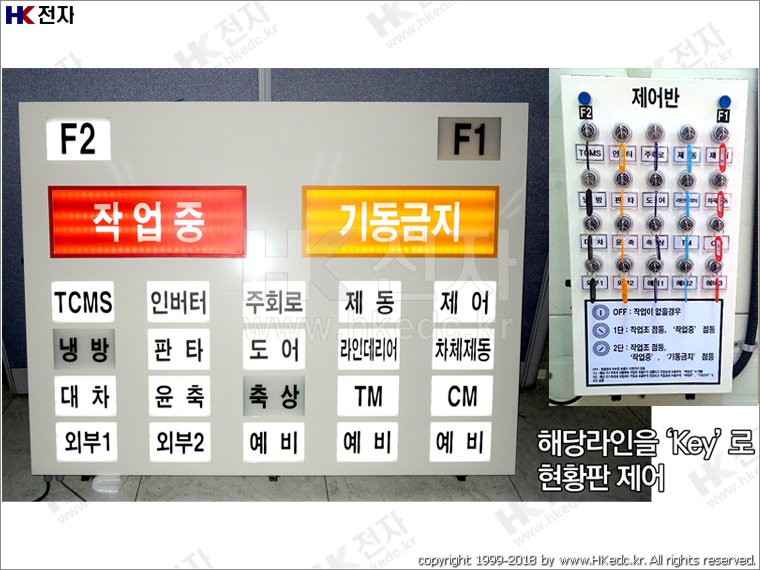

작업중 체크 안돈현황판
제어반의 각 Key로 현황판의 해당 라인을 제어
Key의 방향에 따라 OFF, 1단, 2단 설정
OFF : 작업이 없을 경우
1단 : 작업조(라인) 점등, \'작업중\' 점등
2단 : 작업조(라인) 점등, \'작업중\',\'기동금지\' 점등
LIST







- 제품 사양

  ※ 납품사례 번호

 699번

표시모듈

FND

도트

LED

TV, 모니터

-

-

●

LED Lamp Bar

-

현황판 사이즈 / 재질

현황판 : 가로 1200 X 세로 900 X 두께 90 mm / STEEL

제어반 : 가로 315 X 세로 600 X 두께 90mm / STEEL

현황판 디자인

현황판 : 문자시트커팅,  제어반 : 부분실사출력, 문자시트커팅

제어/설정


데이터 입력

무전원접점

유,무선통신1)

센서

릴레이

PLC 접점

ERP

●

-

-

-

-

-

터치미니PC

입력단말기(제작)

전압(0~10V)

전류(4~20mA)

바코드

BCD

-

-

-

-

-

-

기타



1) 데이터입력 - 유,무선통신 : TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등


- 설명

 설명

작업중 체크 안돈현황판

 세부 설명

1) 제어반의 각 Key로 현황판의 해당 라인을 제어
2) Key의 방향에 따라 OFF, 1단, 2단 설정
3) OFF : 작업이 없을 경우
   1단 : 작업조(라인) 점등, '작업중' 점등
   2단 : 작업조(라인) 점등, '작업중','기동금지' 점등








[안내사항] 원하시는 기능(데이터입출력, 작동방법)과 디자인(크기, 숫자배치, 글자변경 등)으로 변경주문제작 가능합니다.


※ 참고자료 : 제작문의 시 본 파일을 참고하시면 유용합니다. ☞ [다운로드 클릭]
